一、液壓系統的核心功能

板材矯正設備通過多組上下交錯的輥軸對板材施加壓力，消除板材的翹曲、波浪、彎曲等缺陷。液壓系統的主要作用包括：

提供輥軸壓力：通過液壓缸驅動上輥或下輥，對板材施加足夠的矯正力。

實現輥軸調節：精確控制輥軸的升降、間距調整，適應不同厚度、材質的板材。

保證動作平穩：減少壓力波動，避免板材在矯正過程中產生二次變形。

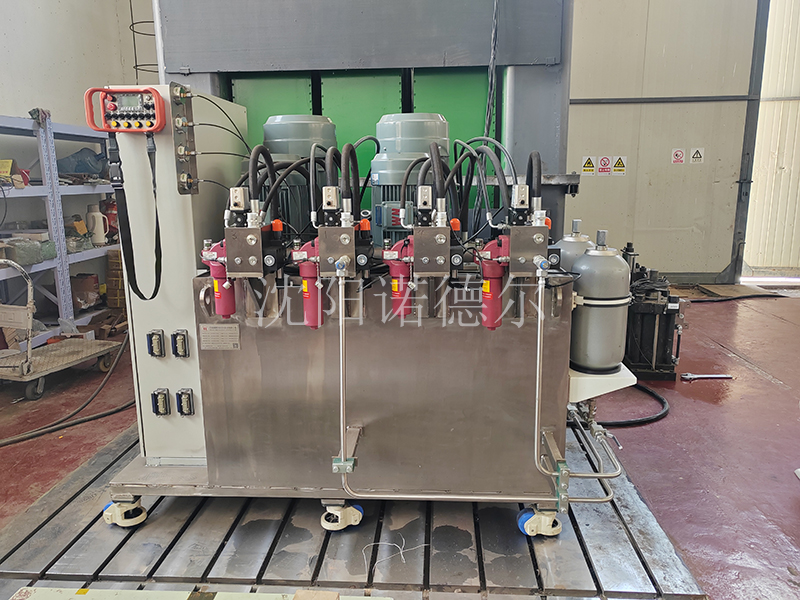

二、液壓系統的基本組成

1. 動力元件

液壓泵：將電機機械能轉化為液壓能，為系統提供高壓油。常用類型：

柱塞泵：壓力高（可達 31.5MPa）、流量穩定，適合大負載矯正設備。

葉片泵：噪音低、壓力中等（≤16MPa），適用于中小規格設備。

2. 執行元件

液壓缸：將液壓能轉化為機械能，驅動輥軸動作。根據矯正需求分為：

單作用液壓缸：僅單向輸出力（如輔助支撐輥）。

雙作用液壓缸：雙向受力，可實現輥軸的升降與壓力保持（主矯正輥常用）。

同步液壓缸：多缸聯動時保證升降同步，避免板材受力不均。

3. 控制元件

壓力控制閥：

溢流閥：限定系統最高壓力，防止過載。

減壓閥：為控制油路提供穩定低壓油。

壓力繼電器：監測壓力并反饋信號，實現自動控制。

流量控制閥：

調速閥：控制液壓缸運動速度，保證輥軸升降平穩。

節流閥：簡單調節流量，適用于對速度精度要求不高的場景。

方向控制閥：

換向閥（電磁或手動）：改變液壓油流向，控制液壓缸伸縮。

單向閥：防止油液倒流，保證輥軸位置鎖定。

4. 輔助元件

油箱：儲存液壓油，散熱、沉淀雜質。

過濾器：過濾油液中的顆粒雜質（精度通常為 10-20μm），保護液壓元件。

冷卻器：通過水冷或風冷降低油液溫度（系統油溫需控制在 30-55℃，避免油液氧化）。

管路與接頭：高壓油管（如高壓膠管、無縫鋼管）需承受系統最高壓力，避免泄漏。

三、典型液壓系統工作原理

以多輥校平機為例，其液壓系統工作流程如下：

啟動階段：電機驅動液壓泵，液壓油經過濾器進入主油路，溢流閥設定系統最高壓力。

輥軸調節：通過電磁換向閥控制液壓缸伸縮，帶動上輥升降，調整與下輥的間距（根據板材厚度預設）。

矯正加壓：板材進入輥組后，系統通過壓力傳感器反饋實時壓力，液壓泵輸出高壓油，使液壓缸對輥軸施加穩定壓力，利用輥軸的交錯排列對板材進行反復彎曲矯正。

保壓與復位：矯正過程中，單向閥與蓄能器配合保持壓力穩定；完成后，換向閥切換方向，液壓缸卸壓復位，準備下一次工作。

四、設計關鍵要點

壓力匹配：根據板材材質（如鋼板、鋁板）和厚度計算所需矯正力，確定系統工作壓力（通常為 10-30MPa）。例如，厚鋼板矯正需更高壓力，需搭配柱塞泵與高強度液壓缸。

同步控制：多輥軸設備需保證各液壓缸動作同步（誤差≤0.5mm），可采用：

機械同步（如齒輪齒條聯動）。

液壓同步（同步閥、伺服比例閥）。

電子同步（通過位移傳感器 + 閉環控制）。

抗污染設計：板材矯正環境多粉塵、鐵屑，需加強過濾（如增設吸油過濾器 + 回油過濾器），并定期更換液壓油。

節能與降噪：采用變量泵（根據負載自動調節流量）降低能耗；通過油箱隔音、泵組減震墊減少噪音。
