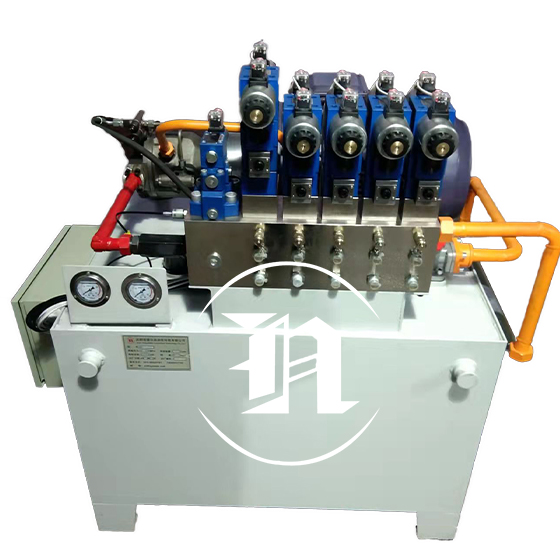

一、系統組成

動力元件

液壓泵：為系統提供動力，將機械能轉化為液壓能，常見的有齒輪泵、葉片泵、柱塞泵等。例如在一些低壓大流量的閥試驗臺中，常采用齒輪泵；而對于高壓、高精度要求的系統，則多使用柱塞泵。

電動機：驅動液壓泵運轉，為液壓泵提供所需的機械能，其功率和轉速根據液壓泵的需求進行匹配。

控制元件

壓力控制閥：包括溢流閥、減壓閥、順序閥等，用于控制系統的壓力，保護系統安全以及調節各支路的壓力。如溢流閥可防止系統壓力過高，當系統壓力超過設定值時，溢流閥打開，使多余的油液流回油箱。

流量控制閥：如節流閥、調速閥等，通過改變閥口的通流面積來控制油液的流量，從而調節執行元件的運動速度。

方向控制閥：主要有換向閥、單向閥等，用于控制油液的流動方向，實現執行元件的啟動、停止以及運動方向的改變。

執行元件

液壓缸：將液壓能轉化為機械能，實現直線往復運動，用于驅動閥門的開閉動作或?qū)﹂y門施加一定的作用力，以測試閥門的密封性能、強度性能等。

液壓馬達：將液壓能轉化為機械能，實現旋轉運動，可用于驅動一些需要旋轉動作的閥門，如球閥、蝶閥等的測試。

輔助元件

油箱：用于儲存液壓油，同時起到散熱、沉淀雜質和分離油中空氣的作用。

過濾器：包括吸油過濾器和回油過濾器等，用于過濾液壓油中的雜質，保證油液的清潔度，延長液壓元件的使用壽命，防止雜質堵塞閥門和管路。

冷卻器：在系統油溫過高時，對液壓油進行冷卻，防止油溫過高導致油液粘度下降、系統泄漏增加以及液壓元件損壞等問題。

蓄能器：儲存和釋放液壓能，可在系統需要時提供額外的流量和壓力支持，也可吸收系統的壓力脈動，穩定系統壓力。

二、工作原理

油液循環：電動機帶動液壓泵旋轉，從油箱中吸油，將油液加壓后輸送到系統的各個回路。油液在完成對閥門的測試動作后，通過回油管路流回油箱，形成一個完整的循環回路。

壓力控制：壓力控制閥根據設定的壓力值對系統壓力進行調節和控制。當系統壓力超過溢流閥的設定壓力時，溢流閥開啟，多余的油液流回油箱，使系統壓力保持在設定范圍內。減壓閥則可將主油路的高壓降低到所需的低壓，為特定的支路提供穩定的低壓油源。

流量控制：流量控制閥通過改變閥口的大小來控制油液的流量。例如，當需要對閥門進行快速開閉測試時，可通過增大流量控制閥的閥口通流面積，使更多的油液進入液壓缸或液壓馬達，從而加快閥門的動作速度；反之，減小閥口通流面積，則可降低閥門的動作速度。

方向控制：方向控制閥用于控制油液的流向，從而實現執行元件的不同動作。如換向閥可將液壓油分別輸送到液壓缸的有桿腔和無桿腔，使液壓缸的活塞桿伸出或縮回，以模擬閥門的開啟和關閉動作。

三、性能參數

壓力范圍：指試驗臺液壓系統能夠提供的壓力區間，一般根據被測閥門的工作壓力和試驗要求來確定。常見的閥試驗臺壓力范圍可從低壓的幾兆帕到高壓的幾十兆帕甚至更高。

流量范圍：即系統能夠提供的油液流量大小，流量大小直接影響執行元件的動作速度和測試效率。不同的閥試驗臺根據其測試對象和功能需求，流量范圍也有所不同，可從每分鐘幾升到每分鐘幾十升甚至更高。

控制精度：包括壓力控制精度和流量控制精度等，是衡量試驗臺性能的重要指標。高精度的控制精度可保證測試結果的準確性和可靠性，例如壓力控制精度可達到 ±0.1MPa 以內，流量控制精度可達到 ±5% 以內等。

四、應用領域

閥門生產制造企業：用于對生產的閥門進行出廠前的性能測試，確保閥門的質量和性能符合相關標準和要求。

石油、化工、電力等行業：這些行業中大量使用各種閥門，需要定期對閥門進行檢測和維修，閥試驗臺可用于對閥門進行檢修后的性能測試，保證閥門在運行中的安全性和可靠性。

科研機構和高校：用于開展閥門相關的科研和教學實驗，研究閥門的性能優化、新型閥門的開發等，為閥門技術的發展提供支持。
