一、系統構成

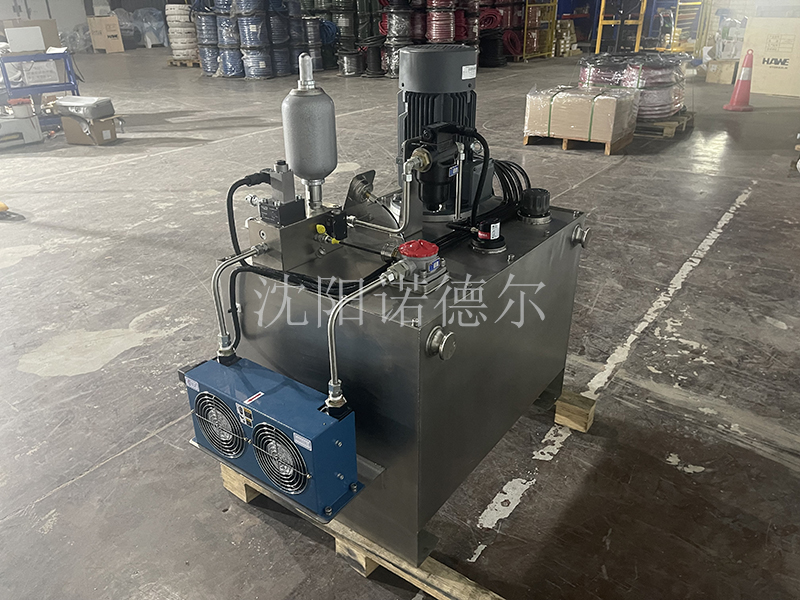

城市軌道交通車軸液壓系統通常由以下核心部件組成：

動力源

液壓泵：將電機機械能轉化為液壓能，提供高壓油液（常見齒輪泵、柱塞泵，適應列車工況的穩定性要求）。

驅動電機：為液壓泵提供動力，需滿足列車直流 / 交流供電標準（如 DC1500V、AC380V）。

執行元件

液壓缸：用于車軸制動閘瓦的推動、轉向架高度調節等直線運動（如制動缸、抗側滾液壓缸）。

液壓馬達：部分車型中用于驅動車軸輔助裝置（如輪緣潤滑泵），實現旋轉運動。

控制元件

電磁閥：通過電信號控制油液通斷或方向，實現制動、緩解等動作的切換（如二位三通、三位四通閥）。

壓力閥：調節系統壓力，防止過載（如溢流閥、減壓閥，保障車軸制動壓力穩定）。

流量閥：控制油液流量，調節執行元件動作速度（如節流閥，適配不同制動強度需求）。

輔助元件

油箱：儲存油液，同時散熱、沉淀雜質（需配備液位計、空氣濾清器）。

過濾器：過濾油液中的顆粒雜質（精度通常為 10-20μm，避免劃傷車軸相關液壓部件）。

油管與接頭：采用高壓軟管或硬管（如不銹鋼管），連接各元件，需耐受振動和高低溫（-40℃~80℃）。

儲能器：儲存液壓能，在泵停止工作時維持短期壓力（如緊急制動時快速提供動力）。

二、工作原理

系統通過 “液壓能 - 機械能” 的轉化實現功能：

電機驅動液壓泵，將低壓油液從油箱吸入，加壓后輸出高壓油液；

高壓油液經管路輸送至控制元件（如電磁閥），由列車控制系統（TCMS）根據指令（如司機制動操作、ATP 信號）控制油液流向執行元件；

執行元件（液壓缸 / 馬達）將液壓能轉化為機械能，驅動車軸相關部件動作（如制動缸推動閘瓦夾緊輪對實現制動）；

完成動作后，低壓油液經回油管流回油箱，形成循環。

三、核心功能

車軸制動控制

是最核心的功能：通過液壓制動缸推動閘瓦（或盤式制動鉗）與車軸輪對接觸，利用摩擦力減速或停車。

特點：響應速度快（≤0.3 秒），制動力可精確調節（適配不同載客量、坡度工況），并與電制動協同工作（優先用電制動，液壓制動補充）。

轉向架動態調節

部分車型通過液壓系統調節轉向架高度（如空重車調整），確保車軸載荷均勻，避免輪對偏磨。

抗側滾控制：通過液壓缸抑制轉向架側滾振動，提升曲線通過穩定性。

輔助功能

輪緣潤滑：液壓馬達驅動潤滑泵，向車軸輪緣噴射潤滑脂，減少輪軌摩擦磨損。

緊急備用：儲能器在斷電時提供應急液壓能，確保車軸可實現緊急制動。

四、技術特點

高可靠性

需適應列車高頻次啟停（如地鐵日均 300 次以上）、振動（≤10g 加速度）、粉塵 / 潮濕環境，部件需具備抗疲勞、耐腐蝕性（如液壓缸采用鍍鉻活塞桿）。

安全性設計

冗余設計：關鍵元件（如制動閥、液壓泵）采用雙備份，單點故障不影響制動功能。

壓力監控：通過壓力傳感器實時監測系統壓力，異常時觸發報警（如低壓警告、過載保護）。

節能性

采用變量泵：根據負載需求調節輸出流量，減少空載能耗（相比定量泵節能 15%-30%）。

五、維護要點

油液管理

定期檢測油液黏度、污染度（每 6 個月一次），超標時更換（推薦使用抗磨液壓油，如 ISO VG46）。

過濾器需定期更換（每 2 萬公里或 1 年），避免雜質堵塞導致系統失效。

泄漏檢測

檢查油管接頭、液壓缸密封件（如 O 型圈、組合密封），泄漏會導致制動力不足，需及時更換密封件（采用耐油橡膠材質）。

壓力校準

定期校準制動壓力傳感器（每 1 萬公里），確保制動力輸出精度（誤差≤±5%）。

元件壽命管理

液壓泵、電磁閥等易損件需按壽命更換（如泵壽命約 8-10 萬公里），避免突發故障。

六、應用場景

地鐵列車：廣泛用于輪對盤式 / 閘瓦制動、轉向架調節（如上海地鐵 16 號線、北京地鐵大興線）。

輕軌 / 單軌列車：適配小曲線半徑運行需求，液壓系統需具備更靈敏的轉向輔助功能。

市域快軌：因運行速度較高（80-160km/h），對制動液壓系統的壓力穩定性、響應速度要求更高。

城市軌道交通車軸液壓系統的性能直接影響列車的安全與舒適，其設計需平衡可靠性、響應速度與維護便利性，是軌道交通車輛工程中的關鍵技術之一。
