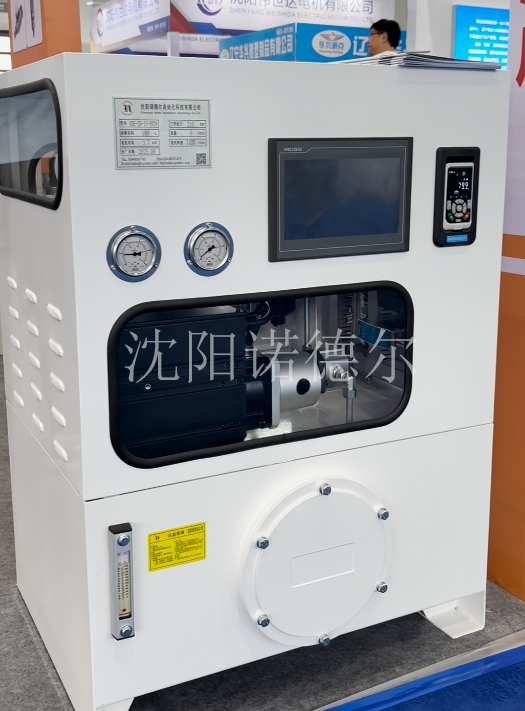

動態加載試驗液壓試驗臺是一種基于液壓傳動與控制技術，能模擬動態載荷（如交變載荷、沖擊載荷、隨機載荷等） 的試驗設備，主要用于檢測材料、結構件或整機在動態工況下的力學性能（如疲勞強度、剛度、抗沖擊性等），廣泛應用于航空航天、汽車、工程機械、軌道交通等高端制造領域。其核心特點是 “動態響應快、加載精度高、載荷范圍廣”，能復現真實工況下的復雜受力環境，為產品設計優化、可靠性驗證提供關鍵數據支撐。

一、核心工作原理

動態加載試驗液壓試驗臺的本質是通過液壓系統的閉環控制，將 “電信號指令” 轉化為 “動態液壓載荷”，并作用于試驗件，同時實時采集試驗件的受力、變形、位移等數據，形成 “指令 - 執行 - 反饋 - 修正” 的閉環控制回路，確保加載過程與預設工況一致。

具體原理流程如下：

指令生成：通過上位機（如工業計算機）的試驗控制軟件，根據試驗需求設定動態載荷曲線（如正弦波、方波、三角波或?qū)嶋H工況的載荷譜），生成數字控制指令。

信號轉換：數字指令經電液伺服控制器（核心控制單元）轉換為模擬電信號（如 ±10V 電壓信號），傳遞給電液伺服閥。

液壓驅動：電液伺服閥根據輸入電信號，精確控制進入液壓作動器（執行機構）的液壓油流量和方向，驅動作動器活塞桿做往復運動或沖擊運動，對試驗件施加動態載荷。

數據反饋：安裝在作動器或試驗件上的傳感器（如力傳感器、位移傳感器、應變傳感器）實時采集 “實際載荷”“試驗件變形量” 等數據，反饋給電液伺服控制器。

閉環修正：控制器對比 “預設指令載荷” 與 “實際反饋載荷” 的偏差，自動調整輸出給電液伺服閥的信號，修正液壓油的流量 / 方向，直至實際載荷與預設載荷的偏差控制在允許范圍內（通常精度可達 ±1%~±0.5%）。

二、系統核心構成

動態加載試驗液壓試驗臺是 “機械結構 + 液壓系統 + 電控系統 + 數據采集系統” 的集成體，各部分協同工作確保動態加載的穩定性和精度。

其核心組成部分如下表所示：

系統類別 核心部件 主要功能

機械結構系統 試驗臺架、夾具、液壓作動器 1. 試驗臺架：提供剛性支撐，承受加載反力；

2. 夾具：固定試驗件，確保載荷精準傳遞；

3. 液壓作動器：執行加載動作，是動態力輸出的核心。

液壓動力系統 液壓泵站、蓄能器、濾油器 1. 液壓泵站：提供高壓油源（通常 10~31.5MPa），包含電機、油泵、油箱、冷卻器；

2. 蓄能器：補償流量波動，吸收液壓沖擊，提升動態響應速度；

3. 濾油器：過濾液壓油雜質，保護伺服閥等精密部件。

電控與控制系統 電液伺服控制器、上位機、PLC 1. 電液伺服控制器：實現載荷 / 位移的閉環控制，是系統 “大腦”；

2. 上位機：安裝試驗控制軟件，用于載荷曲線設定、試驗過程監控、數據存儲；

3. PLC：控制泵站啟停、冷卻器、安全聯鎖（如過載保護）。

數據采集與分析系統 傳感器、數據采集卡、分析軟件 1. 傳感器：采集力、位移、應變、溫度等數據；

2. 數據采集卡：將傳感器的模擬信號轉化為數字信號，傳輸給上位機；

3. 分析軟件：對采集的數據進行實時處理（如繪制載荷 - 位移曲線、計算疲勞壽命），生成試驗報告。

三、主要應用場景

動態加載試驗液壓試驗臺的核心價值是 “復現真實動態工況”，因此應用場景集中在需要驗證產品 “動態力學性能” 的領域，典型場景包括：

1. 材料動態性能測試

測試對象：金屬材料（如鋼材、鋁合金）、復合材料（如碳纖維復合材料）、高分子材料（如橡膠）；

試驗類型：動態拉伸 / 壓縮試驗、疲勞試驗（如正弦波疲勞、隨機疲勞）、沖擊試驗（如落錘沖擊、高速?zèng)_擊）；

核心目的：獲取材料的動態彈性模量、疲勞極限、沖擊韌性等參數，為材料選型提供依據。

2. 結構件可靠性驗證

測試對象：汽車底盤部件（如懸掛臂、減震器）、航空航天結構件（如機翼主梁、起落架部件）、工程機械結構件（如挖掘機斗桿、起重機臂）；

試驗類型：結構件疲勞試驗（模擬實際工況下的交變載荷，如汽車行駛中的路面載荷）、動態剛度試驗、振動耦合加載試驗；

核心目的：驗證結構件在長期動態載荷下的抗疲勞能力，避免實際使用中出現斷裂、變形等故障。

3. 整機性能測試

測試對象：液壓油缸、減震器、汽車離合器、工程機械液壓閥組；

試驗類型：油缸動態響應試驗（如階躍載荷下的響應速度）、減震器阻尼特性試驗（模擬不同振幅 / 頻率下的阻尼力）、閥組動態調壓試驗；

核心目的：驗證整機在動態工況下的工作穩定性、響應速度和壽命。

四、關鍵技術指標與選型要點

1. 核心技術指標（決定設備性能）

動態加載范圍：通常以 “最大動態力” 衡量（如 10kN、100kN、1000kN），需根據試驗件的額定受力選擇，一般預留 20%~30% 的冗余；

動態響應頻率：指系統能穩定跟蹤的最高載荷頻率（如 0.1~500Hz），高頻場景（如航空航天部件）需選擇響應頻率≥100Hz 的設備；

加載精度：包括載荷精度（如 ±1% FS，F(xiàn)S 為滿量程）和位移精度（如 ±0.01mm），高精度試驗（如材料疲勞極限測試）需選擇精度≤±0.5% FS 的系統；

載荷波形種類：支持的動態波形越多，適用性越強，主流設備可支持正弦波、方波、三角波、隨機波、用戶自定義波形（如實際工況載荷譜）；

數據采集速率：需與加載頻率匹配（通常采集速率為加載頻率的 5~10 倍），避免數據失真，如 500Hz 加載需≥2500Hz 的采集速率。

2. 選型核心要點

匹配試驗需求：優先明確 “試驗件類型（材料 / 結構件 / 整機）”“最大載荷”“動態頻率范圍”，避免設備性能過剩或不足；

關注伺服閥性能：電液伺服閥是動態控制的核心部件，優先選擇高頻響（如≥100Hz）、低滯環（如≤1%）的產品（如 Moog、Bosch Rexroth 品牌）；

考慮系統剛性：試驗臺架、作動器的剛性直接影響動態響應速度，剛性不足會導致載荷滯后或波形失真，重載試驗需選擇焊接式剛性臺架；

軟件功能適配：控制軟件需支持載荷譜編輯、多通道同步采集、疲勞壽命計算（如基于 Miner 線性累積損傷理論），并能導出通用格式（如 Excel、PDF）報告。

五、常見問題與維護建議

1. 典型故障及排查

動態載荷波形失真：可能原因是伺服閥污染（需清洗濾油器）、蓄能器壓力不足（需補充氮?dú)猓鞲衅餍?zhǔn)過期（需重新校準）；

加載力不穩定：可能原因是液壓油溫度過高（需檢查冷卻器）、油泵壓力波動（需檢修油泵）、夾具松動（需重新緊固）；

系統響應緩慢：可能原因是伺服閥增益過低（需在控制器中調整參數）、液壓油黏度不符（需更換符合 ISO 46 標準的抗磨液壓油）。

2. 日常維護建議

液壓油維護：每 3 個月檢測油液污染度（NAS 8 級以下），每 6~12 個月更換一次液壓油，確保油液清潔；

伺服閥保護：嚴禁在無油狀態下啟動系統，避免伺服閥卡滯；定期（每 12 個月）由專業人員檢查伺服閥性能；

傳感器校準：力傳感器、位移傳感器每 12 個月校準一次，確保采集數據準確；

臺架檢查：每次試驗前檢查臺架螺栓、夾具是否緊固，避免加載過程中試驗件松動或臺架變形。
